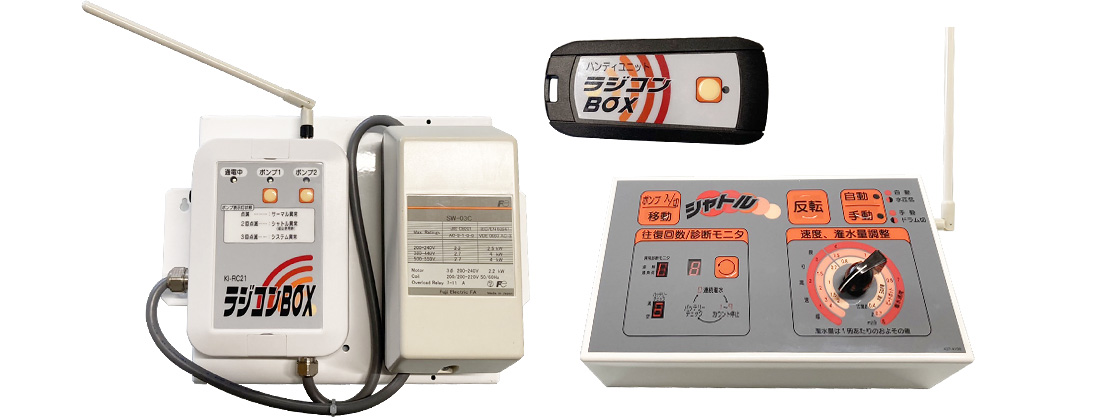

ラジコンBOX KI-RC30、KI-RC50、KI-RC30/2、KI-RC50/2
各画像をクリックすると拡大画像を見ることが出来ます。
ハンディユニットが従来より大きくなり、ボタンも押しやすくなりました。
2台同時制御機種が新たに加わりお買い求めやすくなりました。
ハンディと組込を同時使用することができるようになりました(オプション)
型式 | KI-RC21M | |
---|---|---|
幅×高さ×深さ | 110mm×150mm×40mm(アンテナ除く) | |
使用電圧範囲 | 100~240V AC | |
内部保護ヒューズ | 2A/200AC | |
防水構造 | IP67相当(ケーブル配線時) | |
動作温度範囲 | -10~60℃ | |
制御可能開閉器最大数 | 2台 | |
送受信部 | 無線モジュール型式 | ES920LR |
メーカー | EASEL | |
準拠法 | ARIB STD-T108 | |
工事設計認証 | 認証番号:006-000412 | |
周波数 | 920.6~928MHz | |
変調方式 | LoRa変調(スペクトラム拡散) | |
チャンネル数 | 15ch | |
ネットワークアドレス(PAN) | 0000h~0fffh | |
機体識別アドレス(ノードアドレス) | 0000h(固定) | |
通信方式 | 双方向通信 | |
送信出力 | 20mA | |
アンテナ | 防水ダイポールアンテナ | |
通信距離(目安) 注) | ||
親機⇔ハンディユニット | 約1km | |
親機⇔組込ユニット | 約2km |
注)通信距離は使用条件によって大きく左右されるので、あくまでも目安になります。
例としてアンテナの直近(数m以内)に大きな建物がありシャトル動作場所を視認できない、または親機とシャトルの設置場所の高低差が大きく、なおかつアンテナ直近に高さのある方面があるような場所だと電波の回り込みが激しく、距離短縮要因になります 。逆に親機とシャトルの間に障害物が全く無い場合、この目安距離より遠い距離で通信可能です。

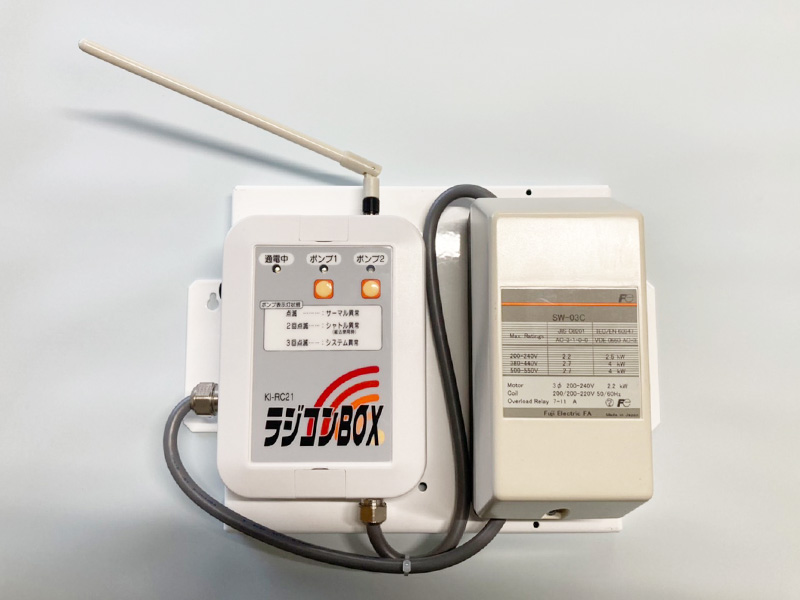

型式 | KI-RC30A、KI-RC30B |
---|---|
幅×高さ×深さ | 280mm×200mm×110mm(アンテナ除く) |
定格電源電圧 | 三相 AC200V 50/60Hz |
使用電圧範囲 | AC190~210V(AV200V±5%) |
使用可能モーター | 三相 200V かご型モーター 2.2kW |
制御可能モーター数 | 1 |
過負荷保護装置 | サーマルリレー方式 |
その他 | その他仕様は①に準ずる |

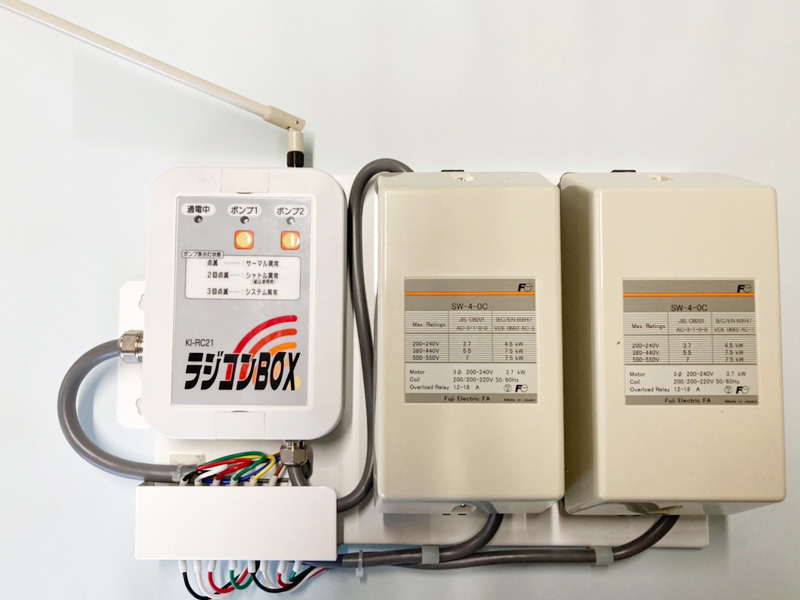

型式 | KI-RC30A/2、KI-RC30B/2 |
---|---|
幅×高さ×深さ | 380mm×220mm×110mm(アンテナ除く) |
定格電源電圧 | 三相 AC200V 50/60Hz |
使用電圧範囲 | AC190~210V(AV200V±5%) |
使用可能モーター | 三相 200V かご型モーター 2.2kW |
制御可能モーター数 | 2 |
過負荷保護装置 | サーマルリレー方式 |
その他 | その他仕様は①に準ずる |
型式 | KI-RC50A、KI-RC50B |
---|---|
幅×高さ×深さ | 280mm×200mm×110mm(アンテナ除く) |
定格電源電圧 | 三相 AC200V 50/60Hz |
使用電圧範囲 | AC190~210V(AV200V±5%) |
使用可能モーター | 三相 200V かご型モーター 3.7kW |
制御可能モーター数 | 1 |
過負荷保護装置 | サーマルリレー方式 |
その他 | その他仕様は①に準ずる |
型式 | KI-RC50A/2、KI-RC50B/2 |
---|---|
幅×高さ×深さ | 380mm×220mm×110mm(アンテナ除く) |
定格電源電圧 | 三相 AC200V 50/60Hz |
使用電圧範囲 | AC190~210V(AV200V±5%) |
使用可能モーター | 三相 200V かご型モーター 3.7kW |
制御可能モーター数 | 2 |
過負荷保護装置 | サーマルリレー方式 |
その他 | その他仕様は①に準ずる |

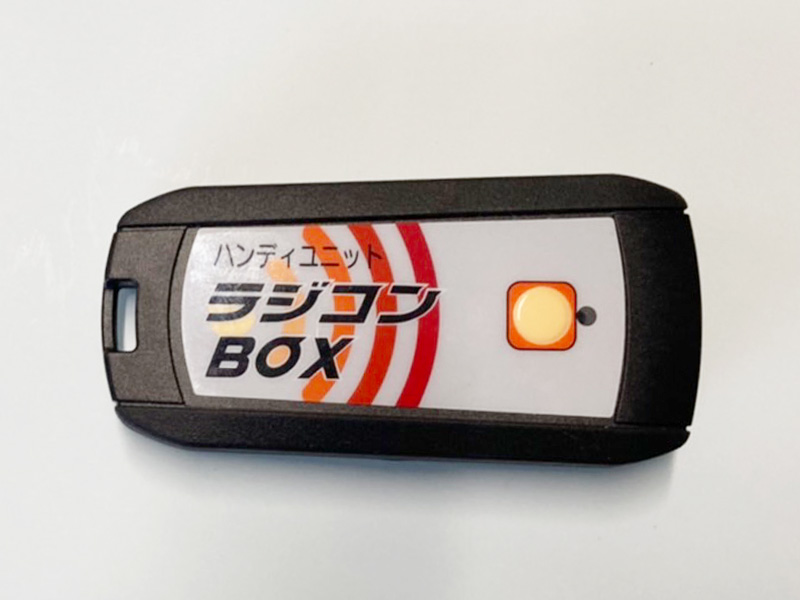

型式 | KI-RC21H(KI-RC30A、KI-RC50Aに付属) | |
---|---|---|
幅×高さ×深さ | 42mm×85mm×12mm | |
使用電圧 | 3V | |
使用電池 | CR2032×1 | |
防水構造 | IP67相当 | |
動作温度範囲 | -10~60℃ | |
制御可能ポンプ数 | 1台 | |
送受信部 | 無線モジュール型式 | ES920LR1 |
メーカー | EASEL | |
準拠法 | ARIB STD-T108 | |
工事設計認証 | 認証番号:006-000412 | |
周波数 | 920.6~928MHz | |
変調方式 | LoRa変調(スペクトラム拡散) | |
チャンネル数 | 15ch | |
ネットワークアドレス(PAN) | 0000h~0fffh | |
機体識別アドレス(ノードアドレス) | 0001h~00cah | |
通信方式 | 双方向通信 | |
送信出力 | 20mA | |
アンテナ | 内臓ワイヤーアンテナ | |
通信距離 注) | 約1km |
注)通信距離は使用条件によって大きく左右されるので、あくまでも目安になります。
例としてアンテナの直近(数m以内)に大きな建物がありシャトル動作場所を視認できない、または親機とシャトルの設置場所の高低差が大きく、なおかつアンテナ直近に高さのある方面があるような場所だと電波の回り込みが激しく、距離短縮要因になります 。逆に親機とシャトルの間に障害物が全く無い場合、この目安距離より遠い距離で通信可能です。

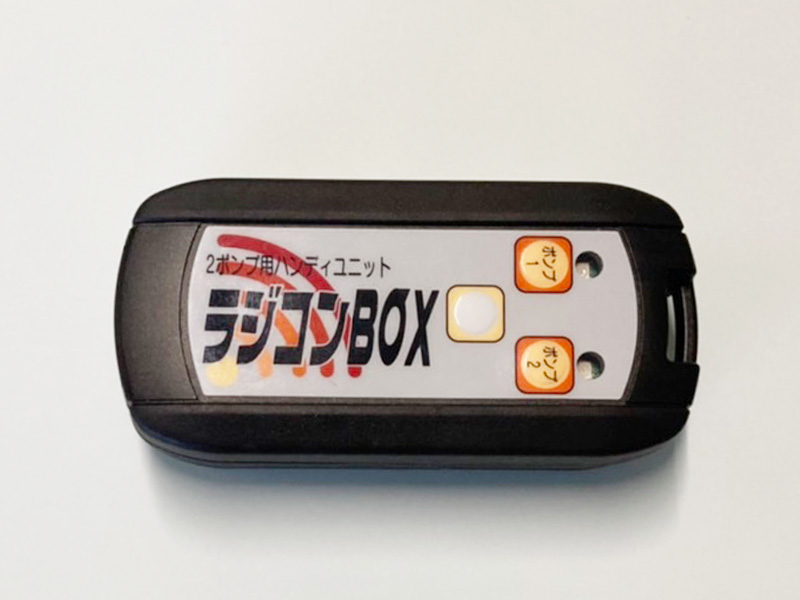

型式 | KI-RC21H2(KI-RC30A/2、KI-RC50A/2に付属) | |
---|---|---|
幅×高さ×深さ | 50mm×100mm×25mm | |
使用電圧 | 3V | |
使用電池 | 単4×2 | |
防水構造 | IP67相当 | |
動作温度範囲 | -10~60℃ | |
制御可能ポンプ数 | 1台 | |
送受信部 | 無線モジュール型式 | ES920LR1 |
メーカー | EASEL | |
準拠法 | ARIB STD-T108 | |
工事設計認証 | 認証番号:006-000412 | |
周波数 | 920.6~928MHz | |
変調方式 | LoRa変調(スペクトラム拡散) | |
チャンネル数 | 15ch | |
ネットワークアドレス(PAN) | 0000h~0fffh | |
機体識別アドレス(ノードアドレス) | 012fh~01f7h | |
通信方式 | 双方向通信 | |
送信出力 | 20mA | |
アンテナ | 内臓ワイヤーアンテナ | |
通信距離 注) | 約1km |
注)通信距離は使用条件によって大きく左右されるので、あくまでも目安になります。
例としてアンテナの直近(数m以内)に大きな建物がありシャトル動作場所を視認できない、または親機とシャトルの設置場所の高低差が大きく、なおかつアンテナ直近に高さのある方面があるような場所だと電波の回り込みが激しく、距離短縮要因になります 。逆に親機とシャトルの間に障害物が全く無い場合、この目安距離より遠い距離で通信可能です。

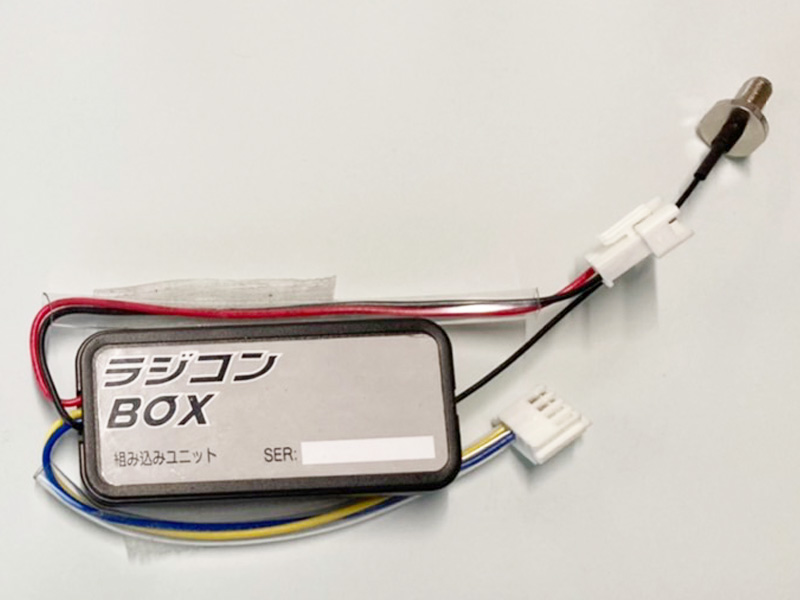

型式 | KI-RC21E (KI-RC30B、KI-RC50B、KI-RC30B/2、KI-RC50B/2に付属) |
|
---|---|---|
幅×高さ×深さ | 30mm×70mm×10mm | |
使用電圧 | 12V | |
使用電池 | なし(シャトル基盤より供給) | |
防水構造 | なし(シャトルBOX内に入るためユニットは非防水構造) | |
動作温度範囲 | -10~60℃ | |
制御可能ポンプ数 | 1台 | |
送受信部 | 無線モジュール型式 | ES920LR |
メーカー | EASEL | |
準拠法 | ARIB STD-T108 | |
工事設計認証 | 認証番号:006-000412 | |
周波数 | 920.6~928MHz | |
変調方式 | LoRa変調(スペクトラム拡散) | |
チャンネル数 | 15ch | |
ネットワークアドレス(PAN) | 0000h~0fffh | |
機体識別アドレス(ノードアドレス) | 01f8h~02c1h | |
通信方式 | 双方向通信 | |
送信出力 | 20mA | |
アンテナ | 防水ダイポールアンテナ | |
通信距離 注) | 約2km |
注)通信距離は使用条件によって大きく左右されるので、あくまでも目安になります。
例としてアンテナの直近(数m以内)に大きな建物がありシャトル動作場所を視認できない、または親機とシャトルの設置場所の高低差が大きく、なおかつアンテナ直近に高さのある方面があるような場所だと電波の回り込みが激しく、距離短縮要因になります 。逆に親機とシャトルの間に障害物が全く無い場合、この目安距離より遠い距離で通信可能です。
